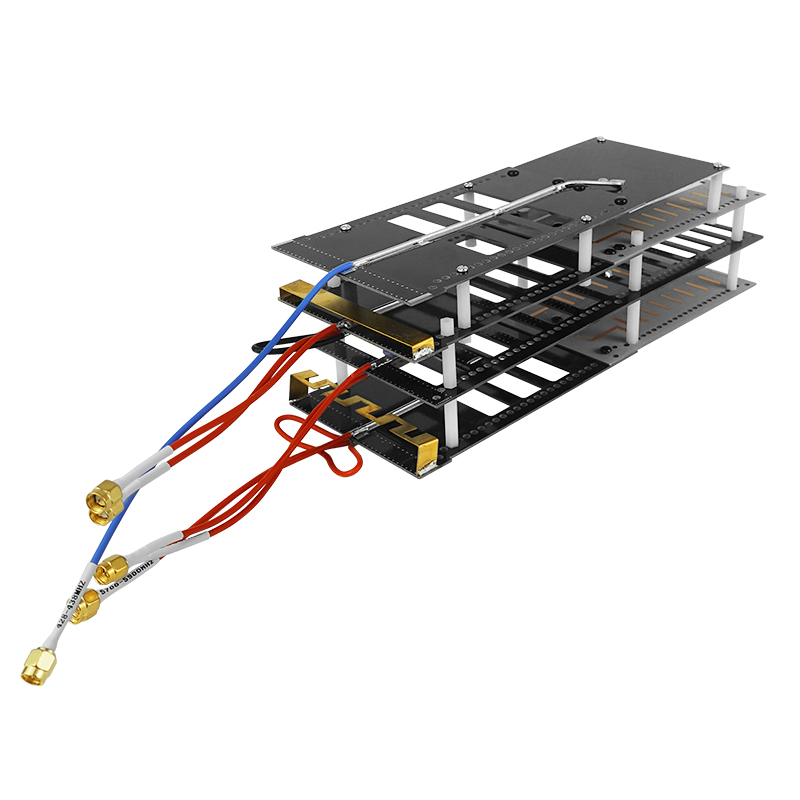

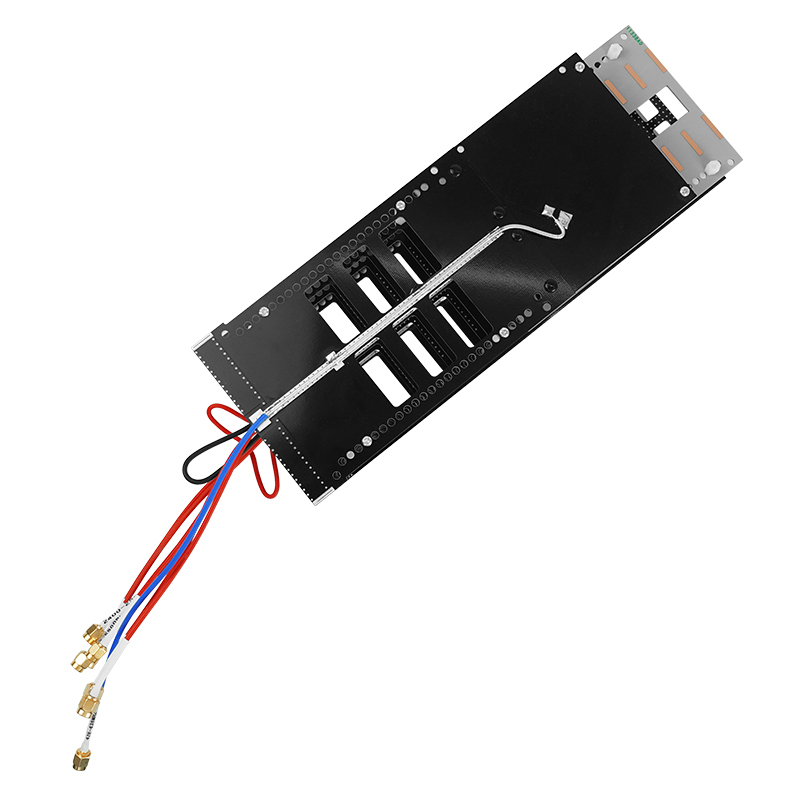

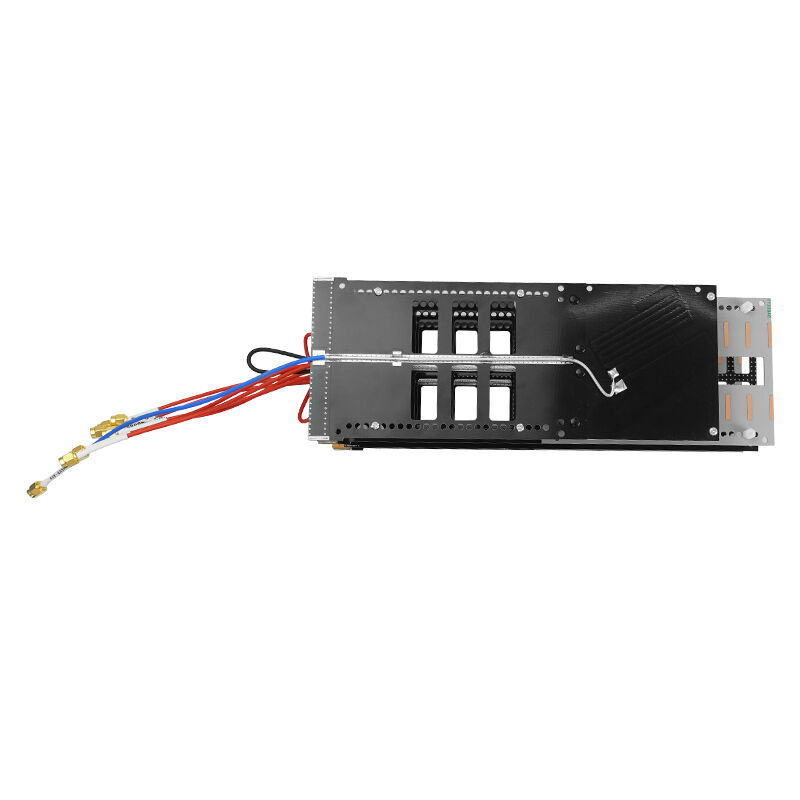

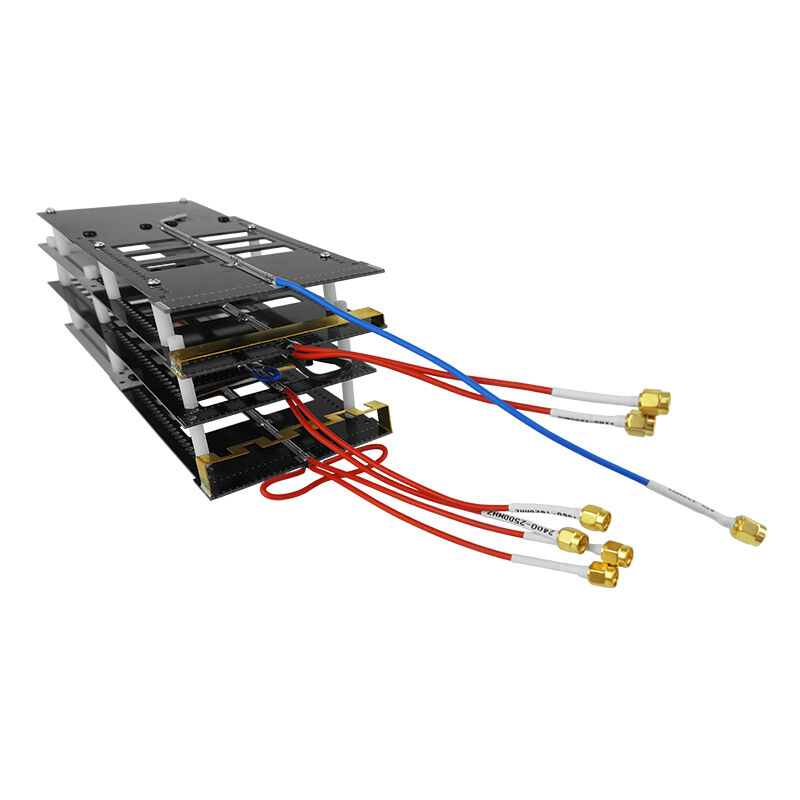

Κεραία PCB Υψηλής Κέρδους 7 Ζωνών Συνδυασμένη Χαμηλής Απώλειας 50W SMA-J για Ενίσχυση RF & Διαχείριση Σήματος

High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product
High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product High Gain 7-Band Combined PCB Antenna Low Loss 50W SMA-J for RF Amplification & Signal Management Product
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα
Μάρκα: TX TELSIG
Πιστοποίηση: ISO9001,SGS,CE
Αριθμό μοντέλου: Tx-CM12
Ποσότητα παραγγελίας min: 1
Τιμή: Negotiated
Συσκευασία λεπτομέρειες: K=K χαρτοκιβώτιο εγγράφου 5 στρώματος
Χρόνος παράδοσης: 1-3 ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T,
Δυνατότητα προσφοράς: 10000pcs το μήνα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Διάσταση (Μ*Π*Υ): 284*97,5*60mm Βάρος κεραίας (kg): 0,35 κιλά
Υγρασία εργασίας (％): 10%-95% Χρώμα Επιφάνειας: Μαύρο & γκρι χρώμα
Θερμοκρασία εργασίας (ºC): -40-65 ºC Τύπος σύνδεσης εισόδου: 086 καλώδιο 7τμχ*SMS-J
Μέγιστη είσοδος: 50W Αντίσταση εισόδου: 50Ω
Μπροστινός--πίσω αναλογία: ≥18 dB
Επισημαίνω:

SGS Jammer σημάτων ΠΣΤ

,

Τοποθετημένο τοίχος Jammer σημάτων ΠΣΤ

,

Ασύρματο Jammer σημάτων USB

Περιγραφή προϊόντων

Αντίθετα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την ανάλυση των διακυμάνσεων της ακτινοβολίας.



Περιγραφή του προϊόντος

Αυτή η κεραία PCB είναι συνδυασμός πολλαπλών ζώνων με την ελάχιστη αμοιβαία παρεμβολή, την βελτιστοποιημένη γωνία μετάδοσης και το υψηλότερο κέρδος.

Όταν συνδέεται με τον ενισχυτή ισχύος, μπορεί να βοηθήσει τον ενισχυτή ισχύος με υψηλή αποτελεσματικότητα να μεταδώσει το σήμα ενίσχυσης ή παρεμβολής.





Χαρακτηριστικά του προϊόντος



1.Υψηλή αποδοτικότητα και χαμηλή απώλεια

Υιοθετεί υψηλής ποιότητας σχεδιασμό PCB και υψηλής ποιότητας υλικά RF για χαμηλή εξασθένιση του σήματος και υψηλή απόδοση μετάδοσης.Εξαιρετική αντιστοίχιση παρεμπόδισης εξασφαλίζει σταθερή απόδοση ακόμη και υπό μακροχρόνια χρήση υψηλής ισχύος.

2.Υψηλή απόδοση κέρδους
Ο σχεδιασμός υψηλής κατεύθυνσης κέρδους βελτιώνει την απόσταση μετάδοσης και λήψης σήματος, παρέχοντας ισχυρότερη ισχύ σήματος και υψηλότερη ευαισθησία συστήματος για εφαρμογές μεγάλου βεληνεκούς.

3Τεχνολογία σύνθεσης επτά ζώνων
Υποστηρίζει 7 ζώνες επικοινωνίας που καλύπτουν 2G, 3G, 4G και 5G. Η ολοκληρωμένη δομή μειώνει τις παρεμβολές και αντικαθιστά πολλαπλές κεραίες μίας ζώνης για ευκολότερη ενσωμάτωση.

4Υψηλή αξιοπιστία και σταθερότητα
Βιομηχανική κατασκευή με χαμηλό VSWR και ισχυρή ικανότητα κατά των παρεμβολών. Σταθερή απόδοση σε περίπλοκα περιβάλλοντα, εξασφαλίζοντας μακροχρόνια αξιόπιστη λειτουργία.





Προδιαγραφές

Παράμετρος απόδοσης
Τύπος Συχνότητα
(Αναπροσαρμοσμένο)		 Κέρδος VSWR Οριζόντια
Διάμετρος δέσμης		 Βόρειος
Διάμετρος δέσμης
433MHz 428-438 MHz 1 dBi ≤ 1.5 75-90o 68-80o
900MHz 803-930 MHz 5 dB 72-88o 57-74o
1.2G 1160-1280 MHz 8 dB 62-75o 55 έως 68o
1.4/1.5/1.6G 1160-1620 MHz 8 dB 55-75o 52 έως 68o
2.4G 2400-2500 MHz 16 dBi 48 έως 58o 27-38o
5.2G 5100-5350 MHz 17 dBi 35-45o 27-38o
5.8G 5700-5900 MHz 17 dBi 35-45o 27-38o

Αναλογία εμπρός-πίσω ≥ 18 dB
Αντίσταση εισόδου 50Ω
Μέγιστη εισροή 50W
Τύπος συνδέσμου εισόδου 086 καλώδιο 7pcs*SMS-J




Μηχανική παράμετρος
Μέγεθος (L*W*H) 284*97,5*60mm

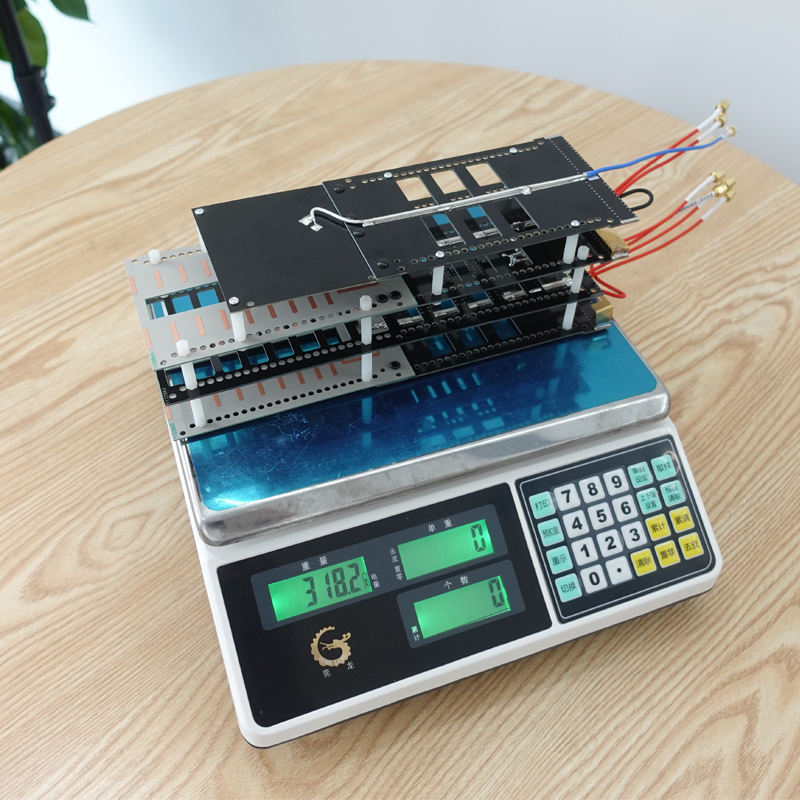

Βάρος κεραίας (kg) 0.35 κιλά
Υγρασία εργασίας (%) 10%- 95%
Χρώμα επιφάνειας Μαύρο & γκρι χρώμα
Θερμοκρασία εργασίας (oC) -40 ̇ 65 ο



Ιδανικές εφαρμογές

1Ενσωμάτωση μονάδας ενισχυτή ισχύος ραδιοσυχνοτήτων
  • 2Συστήματα ενίσχυσης σήματος και αντιμέτρησης
  • 3.Διοίκηση σημάτων από drones και συσκευές
  • 4Δοκιμές βιομηχανικής ασύρματης επικοινωνίας
  • 5Έρευνα και Ανάπτυξη και έργα ανάπτυξης μηχανικής
