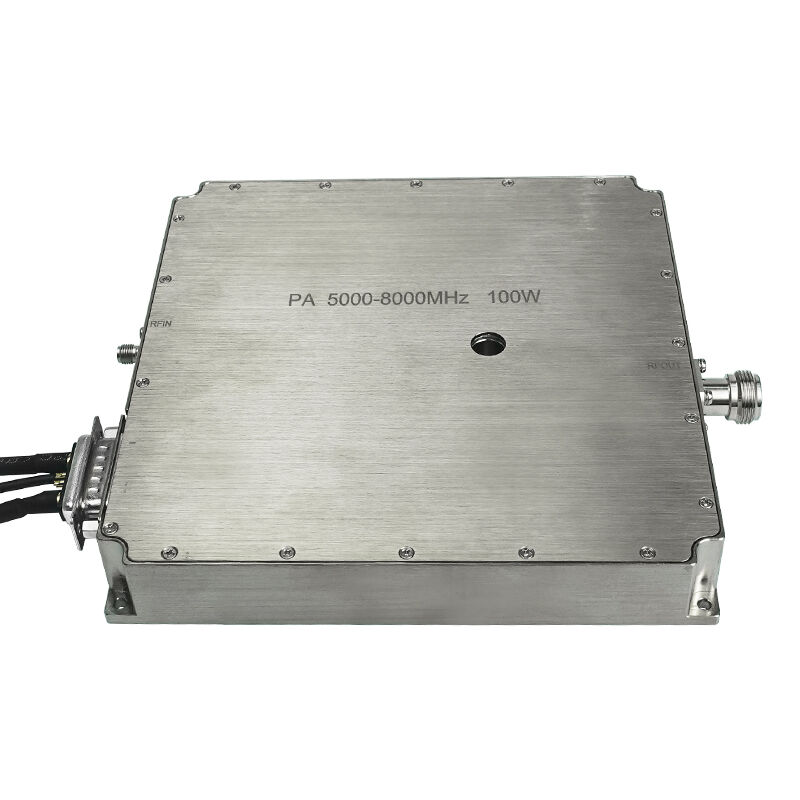

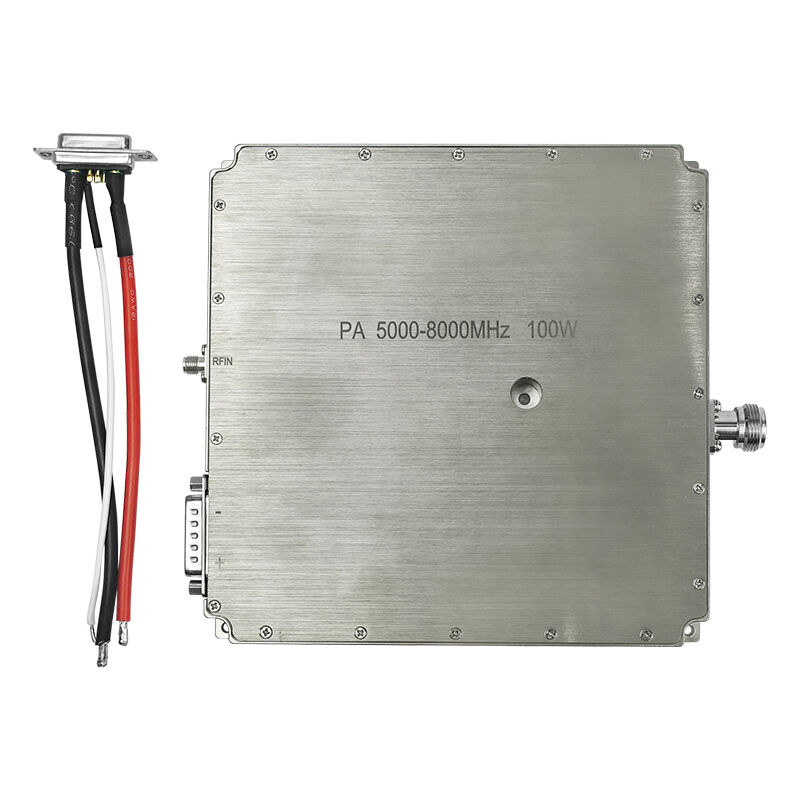

Κυβερνητικό module ενισχυτή ισχύος PA ευρείας ζώνης 100W 4-8ghz, εφαρμογή για παρεμπόδιση σήματος drone
Αυτή η μονάδα ενισχυτή ισχύος PA αναπτύχθηκε από την Texin, είναι μια έξοδος υψηλής ισχύος 100W που καλύπτει 4ghz -8ghz. Οι ενισχυτές σήματος PA συνήθως ενισχύουν τα ληφθέντα σήματα. Αυτός ο ενισχυτής 100W 4GHz-8GHz είναι ειδικά σχεδιασμένος για αντίμετρα drone. Με την εισαγωγή ενός σήματος παρεμβολής, ενισχύει το σήμα εξόδου, παρεμβαίνοντας έτσι στο drone.
Ενισχυτής ισχύος PA ευρείας ζώνης 100W 4-8ghz
- Εισαγωγή προϊόντος
Ο ενισχυτής ισχύος PA υψηλής ισχύος 100W 4-8ghz είναι διαφορετικός από τη συνηθισμένη μονάδα ενισχυτή ισχύος PA και έχει ευρύτερη ζώνη συχνοτήτων για το κυβερνητικό σύστημα κατά των drone σε επαγγελματικές περιστάσεις και σημαντικά μέρη. Μπορεί να θωρακίσει αποτελεσματικά τα 5.2ghz 5.8ghz που μεταδίδουν εικόνες υψηλής ευκρίνειας drone FPV και ασύρματα σήματα. Η αρχή λειτουργίας αυτού του ενισχυτή ισχύος pa είναι να συνδεθεί σε μια πηγή σήματος, να ενισχύσει το σήμα αντιμέτρων και να το εξάγει για να παρεμβαίνει στο drone. Μπορούμε να προσαρμόσουμε τις θωρακισμένες ζώνες συχνοτήτων σύμφωνα με τις ανάγκες σας και τις εθνικές συχνότητες.
- Προδιαγραφές προϊόντος
| Αρ. |
Περιγραφή |
Σύμβολο |
Ελάχ. |
Τυπ. |
Μέγ. |
Μονάδα |
Σημείωση |
|
|
Συχνότητα λειτουργίας |
BW |
4000 |
|
8000 |
MHz |
|
|
|
Ισχύς εισόδου |
Pin |
|
0 |
|
dBm |
|
|
|
Ισχύς εξόδου CW |
Psat |
49 |
50 |
51 |
dBm |
Συνεχές κύμα |
|
|
Κέρδος ισχύος |
Gp |
47 |
|
49.5 |
dBm |
@ Pin=0 dBm |
|
|
Ομαλότητα κέρδους ισχύος |
△Gp |
|
±1.5 |
|
dB |
@ Pin=0 dBm |
|
|
Κέρδος μικρού σήματος |
G |
49 |
50.5 |
52 |
dB |
@ Pin=-5dBm |
|
|
Ομαλότητα κέρδους μικρού σήματος |
△G |
|
±2 |
|
dB |
@ Pin=-5dBm |
|
|
Απώλεια επιστροφής εισόδου |
S11 |
|
-15 |
|
dB |
|
|
|
Τάση λειτουργίας |
Vdc |
28 |
28 |
32 |
V |
|
|
|
Κατανάλωση ρεύματος |
A |
|
6 |
8 |
A |
@ Pout=50~90W |
|
|
Θερμοκρασία λειτουργίας |
|
-40℃~+50℃ |
|
|
|
|
Συνδετήρας RF Είσοδος |
|
SMA, Θηλυκό |
|
|
|
|
Συνδετήρας RF Έξοδος |
|
SMA, Θηλυκό |
|
|
|
|
Βάρος |
|
|
0.439 |
0.50 |
Kg |
|
|
|
Μήκος*Πλάτος*Ύψος |
|
134*80*22 |
mm |
|
|
|
Ισχύς εισόδου |
PinMax |
-5 |
|
5 |
dBm |
|
|
|
Ορισμός διασύνδεσης
(7W2 Θηλυκό)
|
VDD |
A1 |
Γείωση |
|
| |
|
GND |
A2 |
28Vdc |
|
| |
|
Ανίχνευση ρεύματος |
1 |
Αναλογική τάση σε σχέση με το ρεύμα της μονάδας@100mV/A |
|
| |
|
Ανίχνευση θερμοκρασίας |
2 |
Αναλογική τάση σε σχέση με τη θερμοκρασία της μονάδας@10mV/℃ |
|
| |
|
Ενεργοποίηση |
3 |
Ενεργοποίηση ενισχυτή |
Ενεργοποίηση ενισχυτή: TTL Logic High (3.3V)
(Εσωτερικά Pulled-Low)
|
- Χαρακτηριστικό
* Απόδοση θωράκισης υψηλής ισχύος；
* Φορητό για μεταφορά, δεν απαιτείται εγκατάσταση, γρήγορη θωράκιση μπορεί να επιτευχθεί με σύνδεση στην παροχή ρεύματος；
*Ο σχεδιασμός της τρύπας στο πίσω μέρος της ασπίδας μπορεί να κρεμαστεί ή να τοποθετηθεί και να τοποθετηθεί σε μια συγκεκριμένη περιοχή；
* Ψύκτρα και υλικό υψηλής απόδοσης, σχεδιασμένο με μεγαλύτερη θύρα απαγωγής θερμότητας, η οποία μπορεί να βοηθήσει την ασπίδα να παίξει καλύτερο ρόλο θωράκισης.
* Υπό την επίδραση του σταθμού βάσης, το εύρος θωράκισης είναι σχετικά μεγαλύτερο；
* Υψηλή απόδοση, υψηλή ακρίβεια, θωράκιση μόνο των καναλιών καθόδου, δεν θα προκαλέσει καμία ζημιά στον εξοπλισμό θωράκισης και στους σταθμούς βάσης；
* Σχεδιασμός κελύφους από κράμα αλουμινίου, ανθεκτικό στην πίεση, ανθεκτικό στη θερμότητα, αδιάβροχο；
* Πράσινο και φιλικό προς το περιβάλλον, χωρίς βλάβη για την ανθρώπινη υγεία.
- Εφαρμογή
* Μπορεί να χρησιμοποιηθεί σε μέρη όπου απαγορεύεται η χρήση drone, όπως κυβερνητικά δικαστήρια, βενζινάδικα κ.λπ.；
* Η απόδοση θωράκισης υψηλής ισχύος είναι πιο κατάλληλη για ομοιόμορφη χρήση στις φυλακές；
* Μπορεί να χρησιμοποιηθεί για τον αποκλεισμό σημάτων drone FPV σε εξωτερικούς χώρους όταν εργαζόμαστε；
* Μπορεί να μπλοκάρει πολλαπλά σήματα στη συχνότητα 4ghz-8ghz.

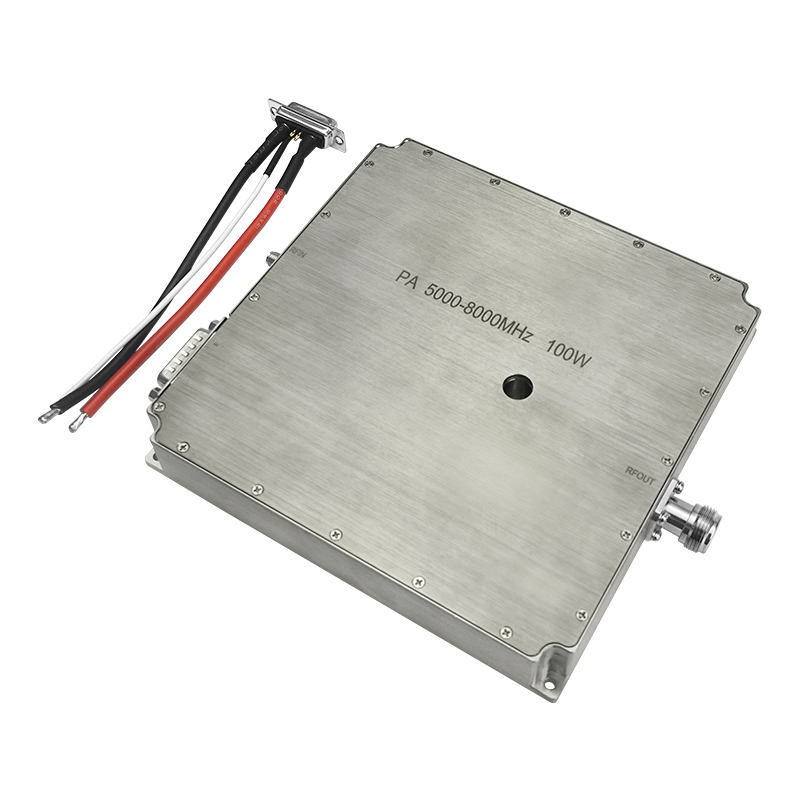

- Περισσότερες φωτογραφίες
