Συναρμολόγηση μονάδας ανίχνευσης ραδιοσημάτων υψηλής ευαισθησίας TXA3-30/31

Το A3-30 είναι ένα συμπαγές εξάρτημα ανίχνευσης και εύρεσης κατεύθυνσης ραδιοφώνου για UAV, το οποίο μπορεί να σαρώσει, να λάβει και να αναγνωρίσει σήματα από κοινά πολιτικά UAV. Αποδιαμορφώνει σήματα που πληρούν συγκεκριμένα χαρακτηριστικά και μεταδίδει δεδομένα συναγερμού σε έναν κεντρικό υπολογιστή. Η μονάδα περιλαμβάνει ένα ανεξάρτητο κανάλι εισόδου κεραίας εύρεσης κατεύθυνσης για σύνδεση με κεραίες εύρεσης κατεύθυνσης, επιτρέποντας τη λειτουργία σταθερής συχνότητας και την εύρεση κατεύθυνσης στόχου μέσω χειροκίνητης ή ηλεκτρικής περιστροφής της κεραίας.

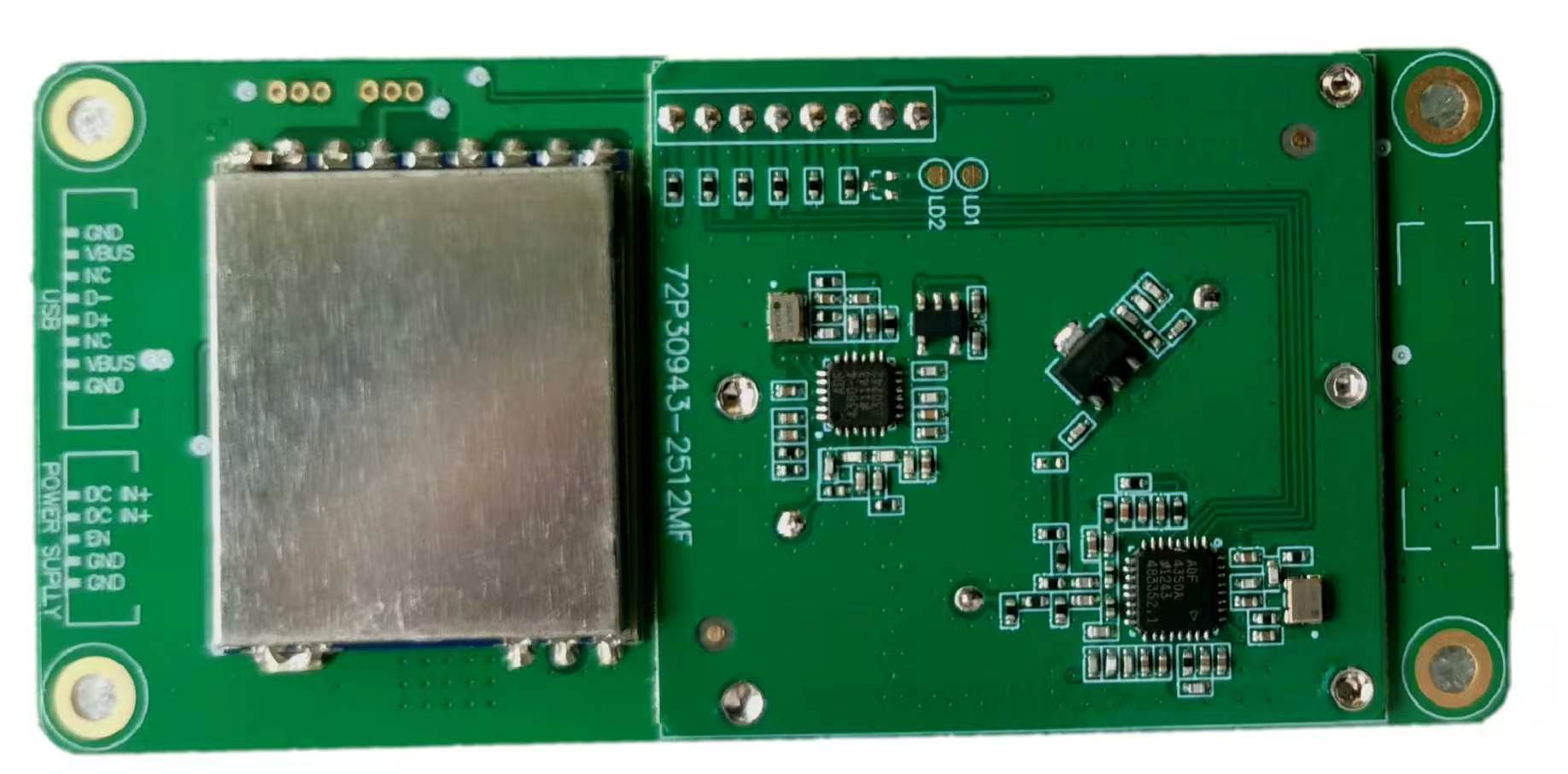

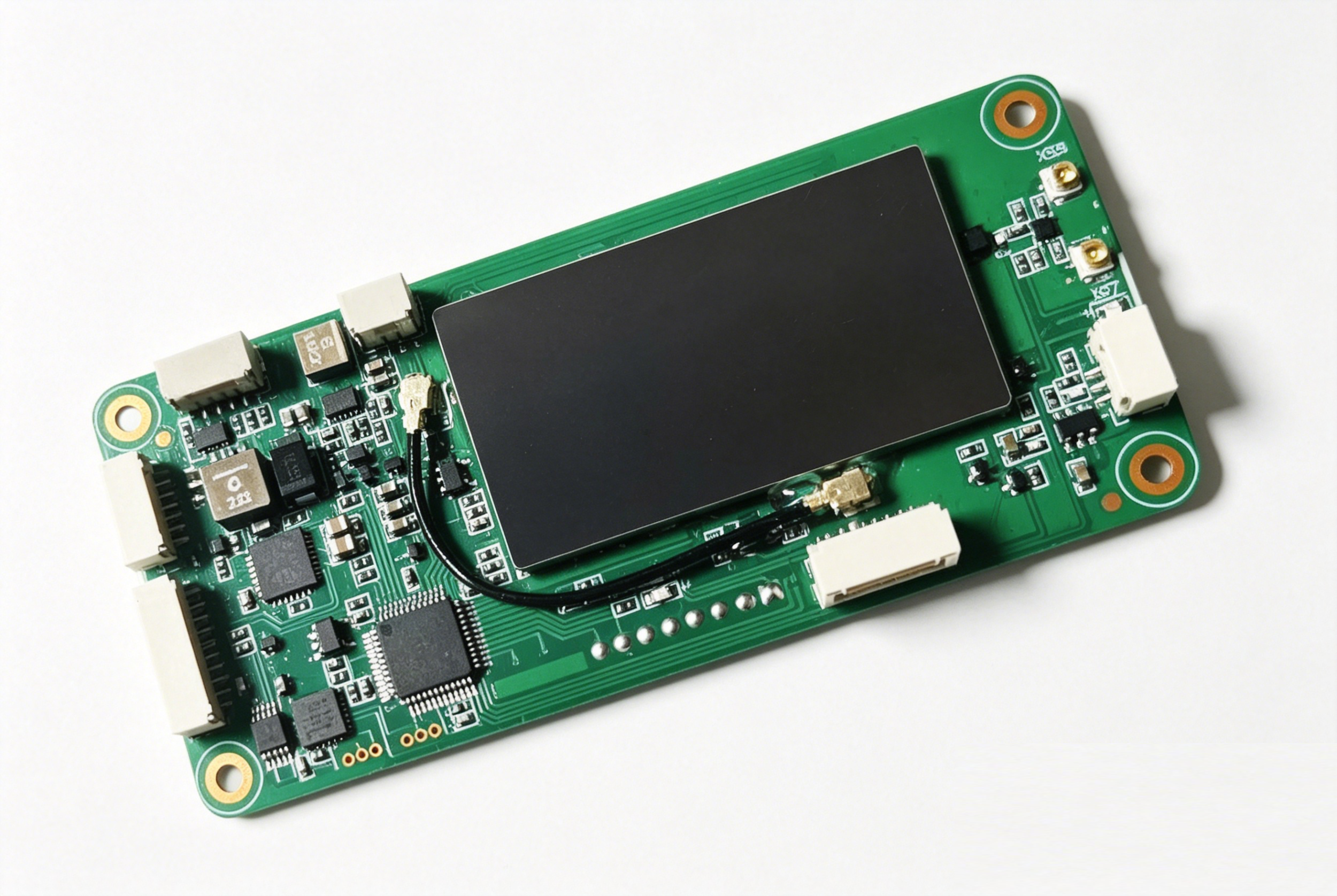

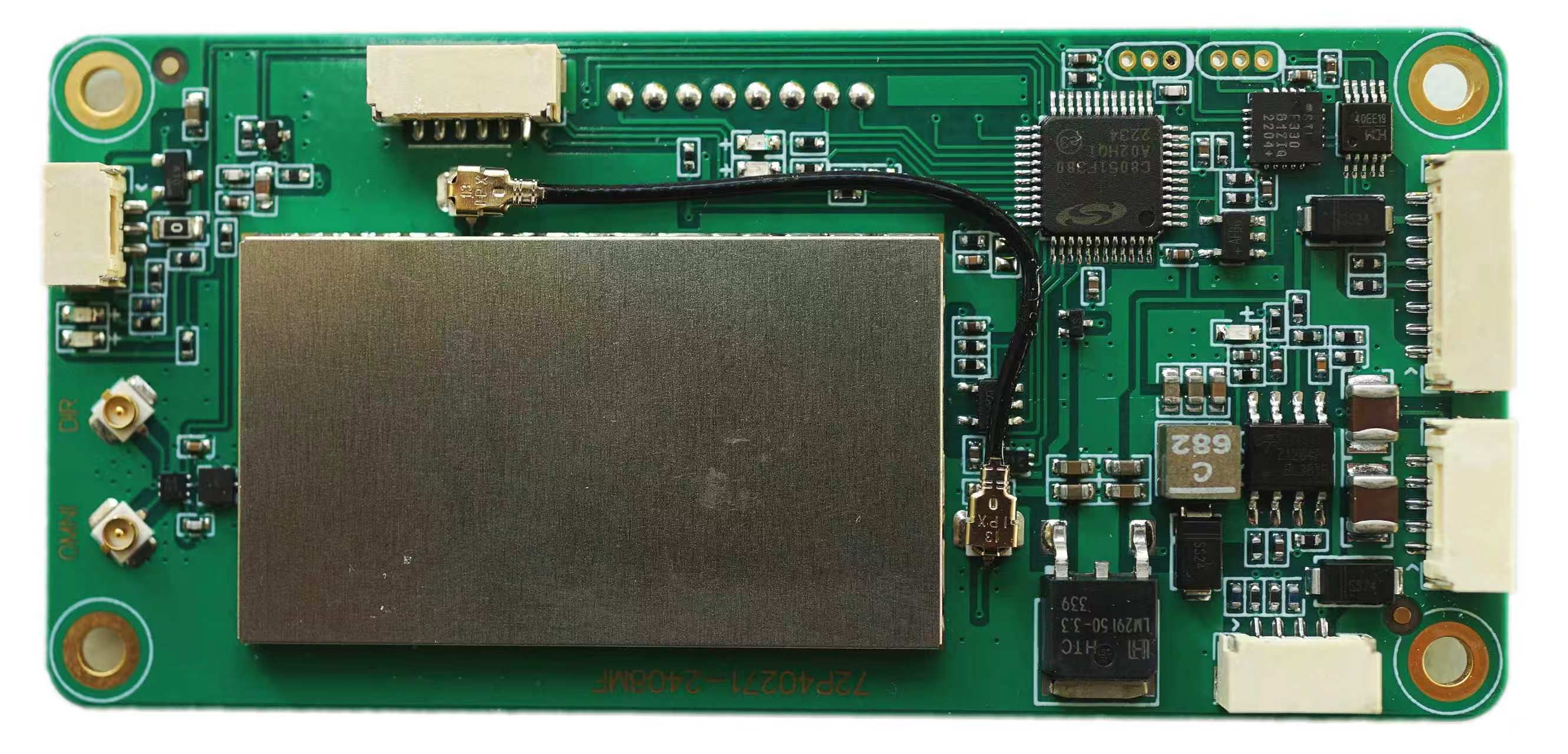

Το A3-30/31 διαθέτει πλακέτα PCB 85×40mm με διπλής όψης SMT και συνολικό πάχος 9mm. Περιλαμβάνει τέσσερις οπές διαμ. 2.2mm για στήριξη στο σασί χρησιμοποιώντας βίδες M2. Σημειώστε ότι τα εξαρτήματα στην πίσω πλευρά έχουν μέγιστο ύψος 3mm, απαιτώντας τουλάχιστον 4mm ύψους στηρίγματα κατά την εγκατάσταση για να διασφαλιστεί επαρκής απόσταση μεταξύ του κάτω μέρους της πλακέτας PCB και της πλάκας βάσης της συσκευής.
